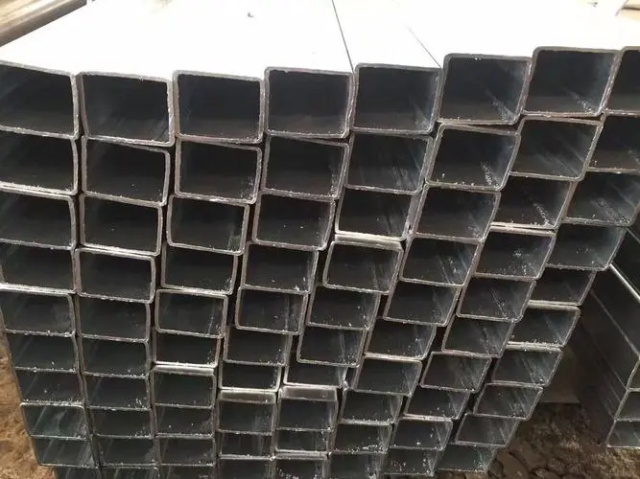

友发热镀锌方管检验标准

　　友发热镀锌方管的检验标准涵盖外观质量、尺寸偏差、锌层质量及力学性能等多个方面，以下是具体标准：

　　外观质量

　　镀锌层完整性：钢管内外壁表面镀锌层应完整，不能有未镀上锌的黑斑和气泡情况，但允许有不大的粗糙面和局部锌瘤。若在方管外壁表面出现漏镀、麻点、白斑、重皮、气泡、泛绿且出现频率过高，则判定为不合格产品。

　　表面缺陷：镀锌钢管的表面应平整光洁，色泽均匀，不应有裂缝、折叠、轧折、结疤、凹陷等缺陷存在。另外，管道外表面若有漏镀、麻点、白点重皮、绿色、高频等现象，也判定为不合格品。

　　尺寸偏差

　　外径：根据GB/T3091 - 2015规定，钢管外径≤48.3mm时，其外径尺寸允许误差为±0.5mm;>48.3mm且≤273.1mm时，其外径允许误差±0.75%×外径。检验钢管外径尺寸时应采用游标卡尺。

　　壁厚：壁厚误差都为±10%×壁厚。检验钢管壁厚时应采用千分尺。

　　长度：用钢卷尺测量镀锌方管长度，测量长度时卷尺零点对准镀锌方管的一端，然后拉紧卷尺，使卷尺刻度的一边贴紧镀锌方管表面，镀锌方管的另一端卷尺的长度即为该镀锌方管的长度。若设计无具体要求时，一般以不大于公称直径的千分尺测量，长宽高三个方向上的尺寸偏差值不应大于±3mm。对于大口径薄壁型材，还应在全长上抽查10% - 20%。镀锌钢管的主尺长度和倍尺长度应在通常长度范围内，其长度允许偏差为+20mm，每个倍尺应留5 - 10mm的切口余量。

　　弯曲度：镀锌钢管应具有使用性的直度。将试件在温度为常温的环境中进行弯曲成形，当弯曲180°后卸荷并测量残余变形量及试件高度变化值。

　　锌层质量

　　镀锌层均匀性：根据GB/T3091 - 2015规定，热镀锌钢管应作镀锌层均匀性的试验。钢管试样在硫酸铜溶液中连续浸渍5次不得变红(镀铜色)。

　　镀锌层重量：根据需方要求，镀锌钢管可作锌层重量测定，其平均值应不小于500g/平方米，其中任何试样不得小于480g/平方米。一般检测锌层厚度时有专门的测量涂层工具。

　　力学性能

　　抗拉强度和屈服强度检测：这是衡量镀锌方管强度及韧性的指标，通过这些检测可以确定材料的强度和延展性，并判断其耐久性。

　　冲击试验：测试在不同温度下镀锌方管的抗冲击性能。例如，在20℃±5℃的环境下进行冲击试验，50次循环后观察内层金属有无损伤现象发生。冲击试验按GB229 - 82进行，冲击吸收功不小于35J。

　　硬度检验：采用洛氏或维氏硬度计测定镀锌钢管表面的硬度和耐磨性是否达到规范规定的要求。

　　附着力检验：检查镀锌层与钢管基体之间的附着力是否良好。
