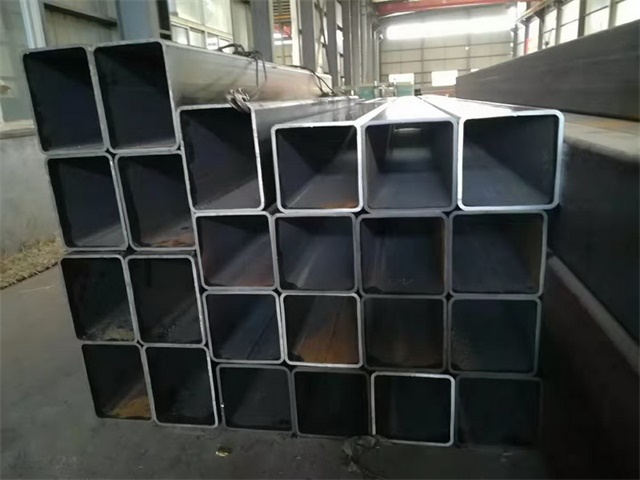

友发方矩管行业标准

　　友发方矩管行业标准主要遵循国家相关标准，涵盖材质、规格、几何尺寸、表面质量、机械性能及检验包装等多方面要求，以下为具体内容：

　　一、材质标准

　　钢种选择：友发方矩管常用材质为Q235B、Q355B等碳素结构钢或低合金高强度结构钢，需符合GB/T700《碳素结构钢》及GB/T1591《低合金高强度结构钢》标准。材质需标注钢号(如Q235)与质量等级(如B级)，其中Q代表屈服强度，数字表示最低屈服强度值(MPa)，B级要求磷、硫含量更低，质量更优。

　　化学成分：严格限制碳、磷、硫、锰、硅等元素含量。例如，磷含量需控制在0.045%以下，硫含量不超过0.045%，以确保材料强度、韧性和焊接性能。碳当量(将合金元素折算为碳含量)需符合钢结构焊接要求，避免焊接裂纹。

　　二、规格与尺寸标准

　　规格范围：提供20×20mm至400×400mm方矩管，壁厚1.5-6mm，支持定制非标尺寸。

　　尺寸偏差：壁厚偏差方面，壁厚≤10mm时允许±10%偏差，壁厚>10mm时允许±8%偏差;长度偏差为+50mm;弯曲度每米≤2mm，总弯曲度≤总长度0.2%;截面平面凹凸度≤边长0.6%(最小0.4mm)。

　　三、表面质量标准

　　外观要求：表面需平整光洁，无裂纹、折叠、结疤、夹渣、分层、辊印等缺陷。

　　镀锌层质量：热镀锌方矩管需符合GB/T13912《金属覆盖层 钢铁制件热浸镀锌层技术要求及试验方法》，锌层厚度≥65μm，均匀性通过硫酸铜溶液浸渍5次不变红验证，附着力需满足冷弯试验无脱落。

　　四、机械性能标准

　　拉伸试验：抗拉强度≥370MPa(Q235B材质)，屈服强度≥235MPa，断后伸长率≥26%。

　　冲击性能：常温下V型缺口冲击吸收能量≥27J(Q235B材质)，-20℃低温冲击功需满足设计要求。

　　压扁性能：压扁至规定尺寸后无裂纹，检验极限塑性变形能力。

　　五、检验与包装标准

　　检验项目：包括化学成分分析、机械性能测试(拉伸、冲击、硬度)、压扁试验、镀锌层厚度及均匀性检测、无损检测(焊缝超声波探伤)。

　　包装要求：采用防潮、防锈包装，如六角捆扎或整件打包，确保运输中不变形、不损坏。
